DEEPCOOL GAMMAXX 200 T Краткий обзор + ИНСТРУКЦИЯ по установке!
Всем здравствуйте! Спустя время мой ПК начал глючить, программы долго открывались, игры фризили, я не знал в чём проблема, тк железно не слабое. Скачал программу AIDA64 и ужаснулся, температура процессора в простое была больше 60 градусов, запустил игру, так температура и вовсе выросла до 70 и тут я сразу решил купить новое устройство охлаждения, так как от старого уже нет толку, он попросту не справляется с моим процессором. Сразу в мыслях возник ситилинк, т.к. в нём низкие цены в отличии от других магазинов. Выбирал кулер не больше часа, сразу попался на глаза GAMMAXX 200T, почитал обзоры и отзывы, писали, что он шумный, ребята, это вы называете шумным?? Мой старый маленький кулер работал в 2 раза шумнее, чем этот, который больше в 1.5 раза. Еще писали, что сложно установить. Я поставил без заморочек по инструкции на коробке, все встало без затруднений ( Для таких я напишу ИНСТРУКЦИЮ)
Вот так выглядит кулер с разных сторон:

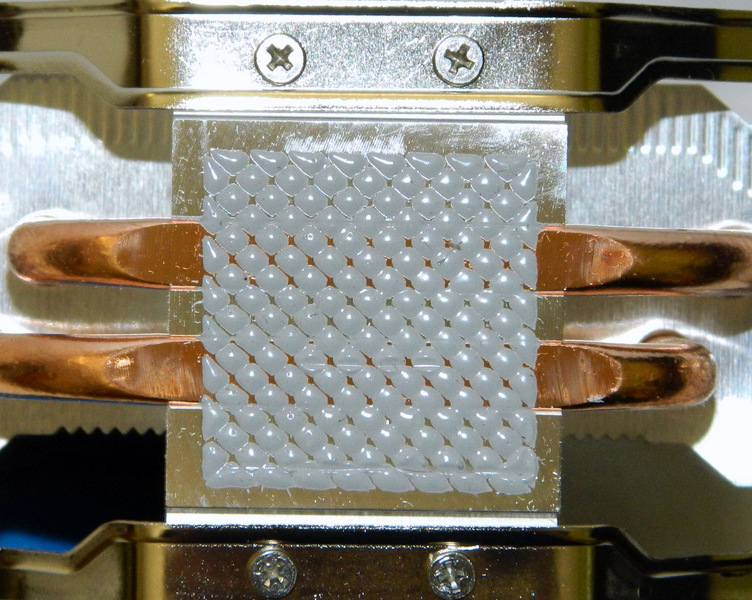

В нижней части нанесена термопаста
1) Берем черное крепление и на нем выставляем защелки так, чтобы они соответствовали вашему сокету. У меня сокет 1155 (LGA 115X) , заглушка повернута вверх, для сокета LGA 755 зиглушка повернута вниз
2) Вставляем кольцо в отверстия на материнской плате
3) В защелки вставляем специальные заглушки, которые держат крепление, вы услышите щелчок.
4) Снимаем защитную пластиковую крышку с кулера и ставим кулер нужной вам стороной на процессор и давим на металлическую защелку до щелчка.
5) С другой стороны аналогично давим на большую защелку, до щелчка.
5) Подсоединяем к материнской плате
ГОТОВО! КУЛЕР УСТАНОВЛЕН! КАК ВИДИТЕ НЕТ НИКАКИХ ПРОБЛЕМ!
Очень надеюсь, что предоставленная информация была для вас интересной и полезной. Поддержите статью лайком и комментарием, а канал подпиской.

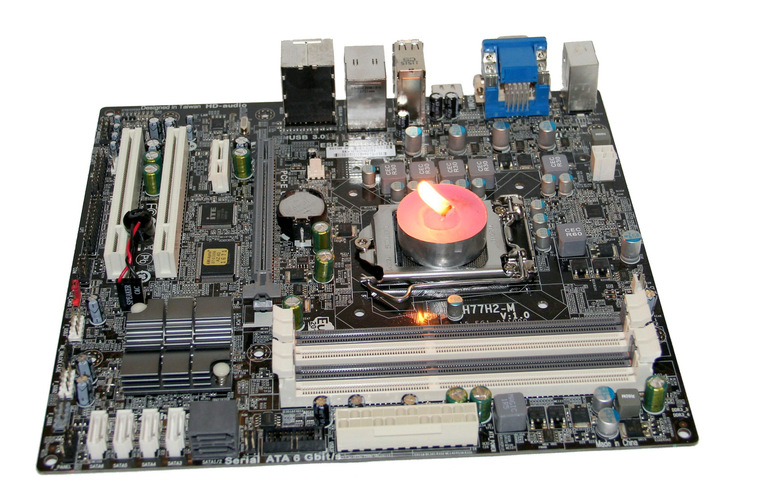

Чтоб процессор не сгорел — охлаждай его скорей. DeepCool GAMMAXX 200T
И вновь, здравствуйте, уважаемые читатели клуба экспертов «ДНС». В данной статье мы с вами детально рассмотрим не дорогое, но очень эффективное средство для охлаждения вашего процессора. Данное охлаждающее устройство подойдёт тем, кто увлекается «разгоном» своих «камней», а также тем, кто хочет, чтобы его системный блок выглядел круче, а также всем тем, кого одолевают страхи, что его процессор перегревается. А именно: система охлаждения для процессора DeepCool GAMMAXX 200T.
Упаковка, характеристики и комплектация
На лицевой стороне коробки имеется крупное изображение самой системы охлаждения и немного информации, которая сопровождается иконками:
• Подходит для Intel и AMD.
• Имеет две тепловые трубки.
• Регулировка оборотов посредством PWM (ШИМ).

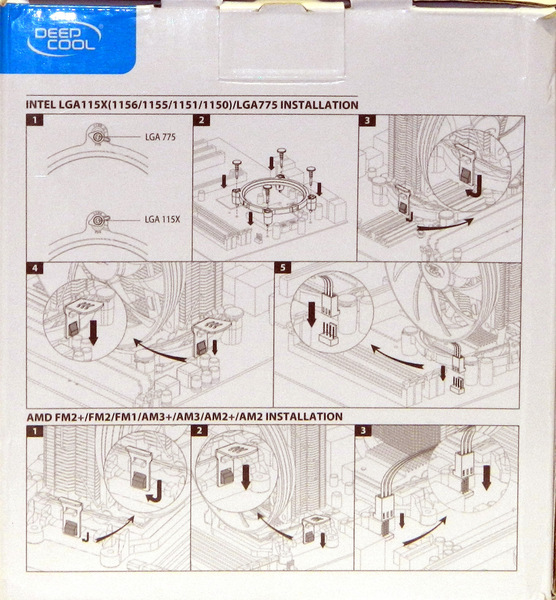

На обороте коробки имеется инструкция по установке. Отдельно для Intel и отдельно для AMD процессоров.

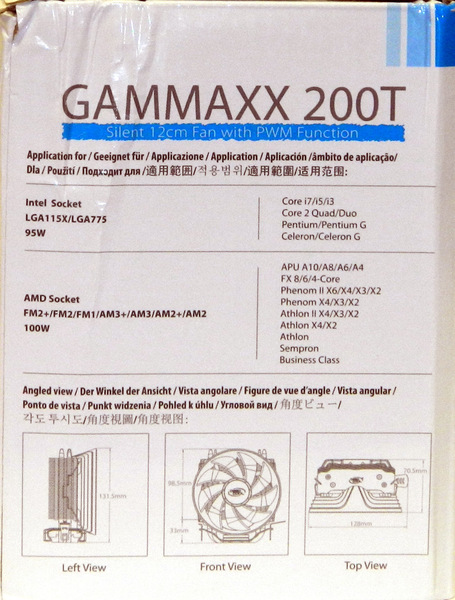

На правой стороне коробки имеется список сокетов процессоров, на которые можно установить данную систему охлаждения, а ниже списка имеется схематичное изображение системы охлаждения с размерами.

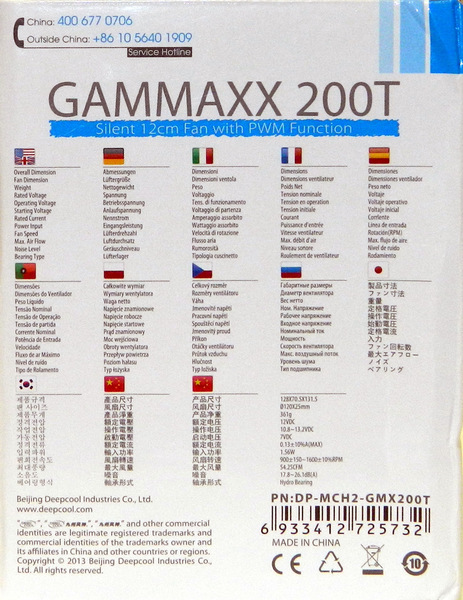

А на левой стороне коробки находятся характеристики системы охлаждения на многих языках, в том числе и на русском.
• Габаритные размеры – 128 х 70.5 х 131.5 мм.
• Диаметр вентилятора – 120/25 мм.
• Вес нетто – 361 грамм.
• Номинальное напряжение вентилятора – 12.2 VDC.
• Рабочее напряжение – 10.8 – 13.2 VDC.
• Напряжение старта – 7 VDC.
• Номинальный ток – 0.13 +- 10% (максимум) Ампер.
• Мощность – 1.56 ватт.
• Скорость вентилятора – 900-1600 +- 10% оборотов в минуту.
• Максимальный воздушный поток – 54.25 CFM.
• Уровень шума – 17.8 – 26.1 дБ.
• Тип подшипника – гидродинамический.
Внутри система охлаждения зафиксирована картонкой, которая при транспортировке не даёт системе охлаждения деформироваться.

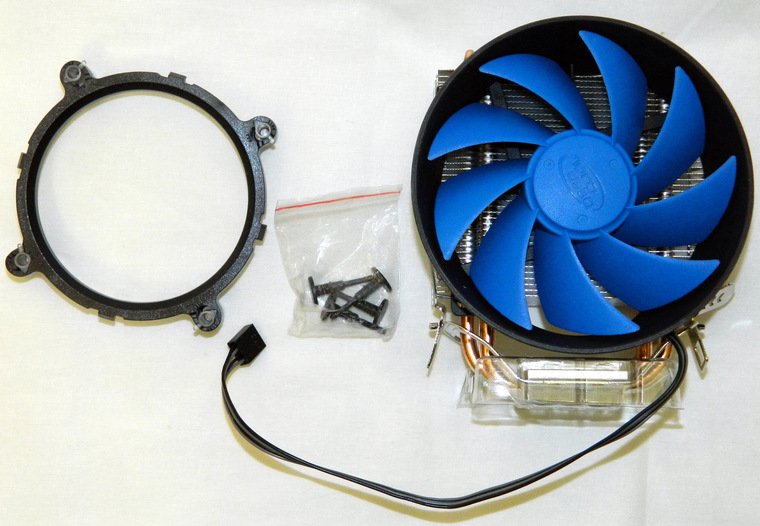

Изъяв все содержимое из коробки, вы получите следующую комплектацию:
• Кольцо для установки на процессоры Intel.
• Пластиковые гвозди, которые фиксируют кольцо на материнской плате.
• Сама система охлаждения.
Конструктивные особенности

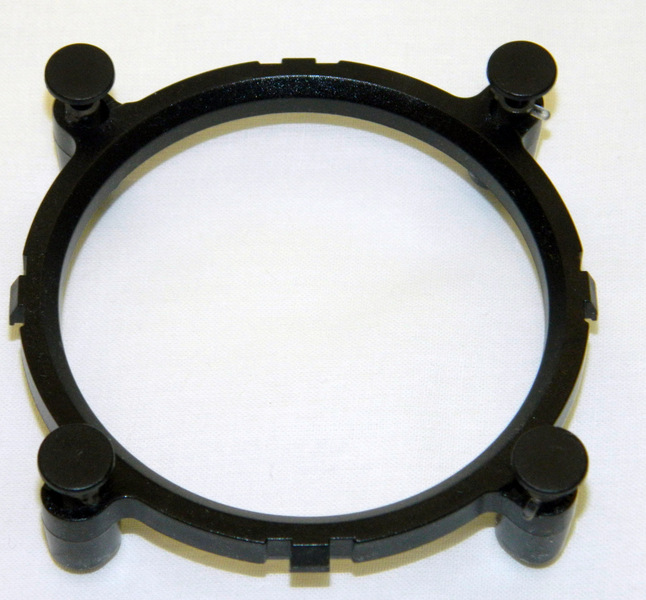

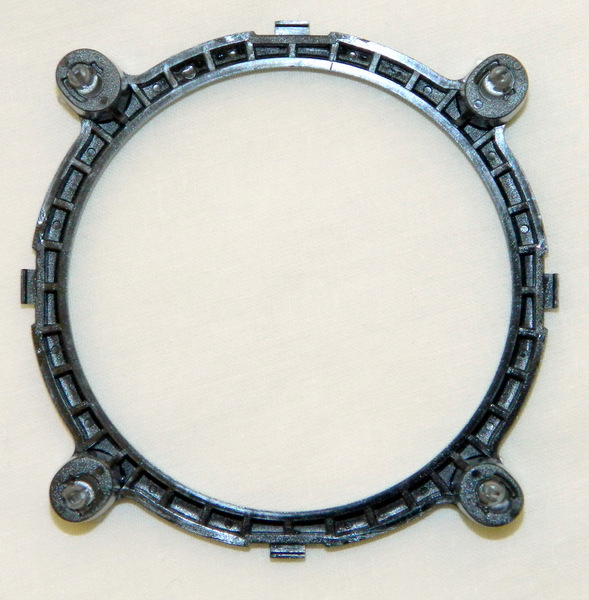

Более подробное изучение конструктивных особенностей начнём с крепежа, который применяется на процессорах Intel.
Кольцо не монолитное, но имеет очень хорошую жёсткость, и при установке системы охлаждения каких-либо деформаций кольца не обнаружено. Все четыре клипсы могут двигаться в своих пазах, таким образом достигается возможность установки данной системы охлаждения на сокетах LGA115XLGA775.

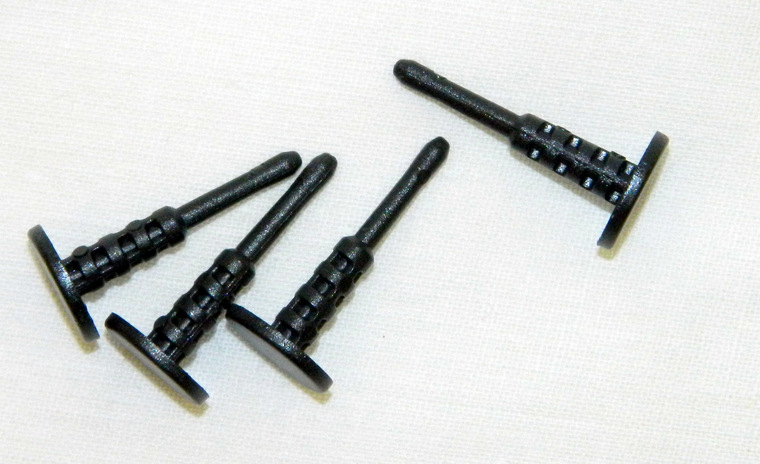

Пластмассовые гвозди в особом представлении не нуждаются, свою работу выполняют на все 100 %. С небольшим усилием они устанавливают в клипсы, а обратно уже без помощи инструмента вытащить их достаточно тяжело.
Кольцо полностью симметрично, поэтому можно устанавливать его, не задумываясь. «Крючки» для крепления системы охлаждения имеются со всех сторон.

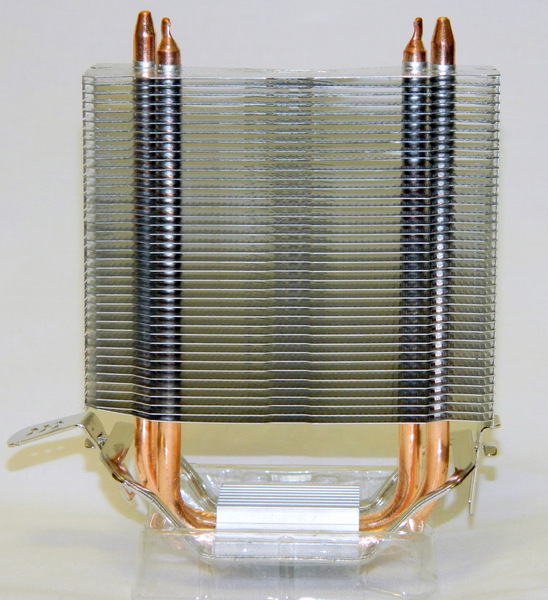

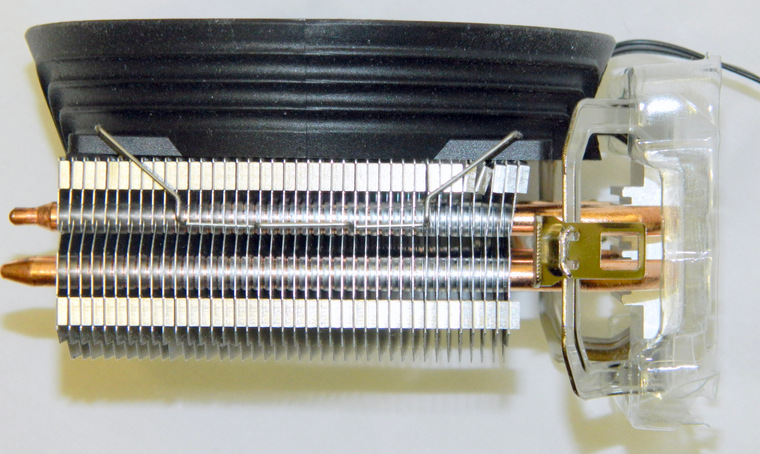

Как было уже выше описано, система охлаждения имеет две тепловые трубки, которые в своей середине имеют очень хороший контакт с процессором, а на концах трубок надеты алюминиевые пластины. Вентилятор к пластинам крепится при помощи металлических скоб.

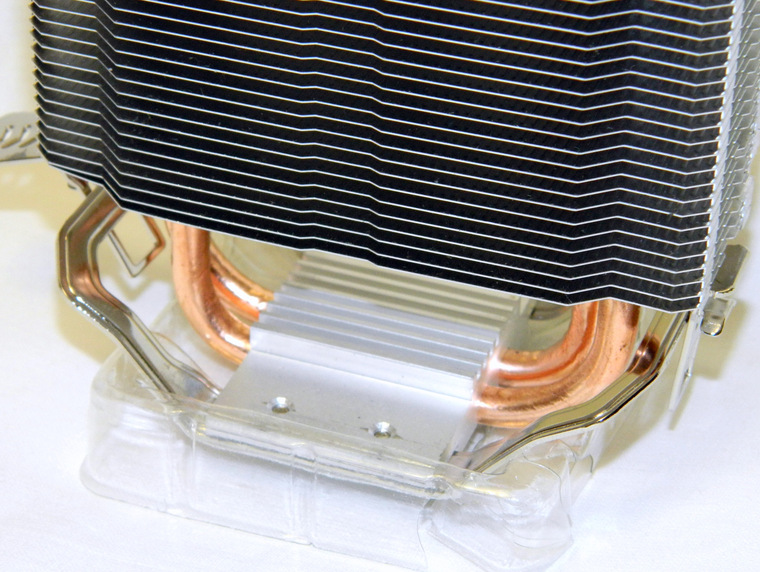

Напрямую с процессором взаимодействуют как сами тепловые трубки, так и небольшой алюминиевый блок, который также имеет небольшие рёбра.
Тепловые трубки впрессованы в алюминиевый блок, благодаря чему тепловое сопротивление между тепловыми трубками и радиатором минимально. К алюминиевому радиатору при помощи винтов прикреплена металлическая рамка, которая, в свою очередь, крепится к вышеописанному кольцу. На место теплового контакта системы охлаждения и процессора уже нанесена теплопроводящая паста. Нанесена она минимально необходимым слоем в виде точек. После установки данной системы охлаждения на процессор образуется минимальный слой данной теплопроводящей пасты, поэтому настоятельно рекомендую использовать «заводскую» пасту. В противном случае, если переборщить с теплопроводящей пастой, можно создать дополнительное тепловое сопротивление.

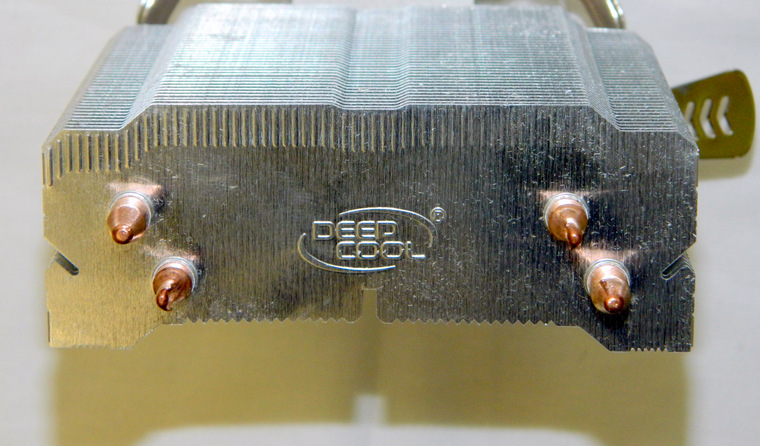

На тепловые трубки нанизано 39 алюминиевых пластин, которые очень эффективно снимают тепло с тепловых трубок и рассеивают его в воздухе.

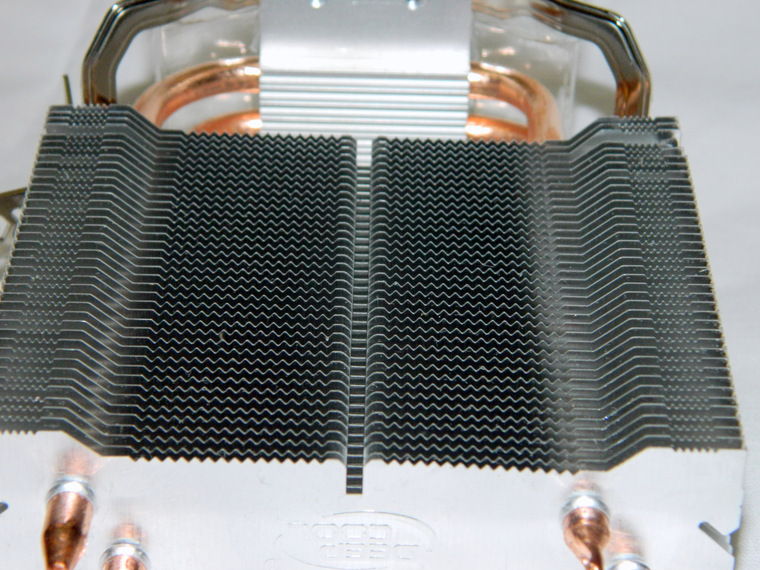

На входе воздушного потока алюминиевые пластины имеют небольшие зубчики, которые, скорее всего, сделаны для уменьшения шума воздушного потока.
А на выходе воздушного потока пластины имеют небольшие насечки, которые созданы для увеличения площади контакта воздуха с алюминиевыми пластинами. Также каждая пластина имеет барельеф в виде логотипа DeepCool, который бесспорно добавляет стиль, а также увеличивает площадь контакта с воздухом.

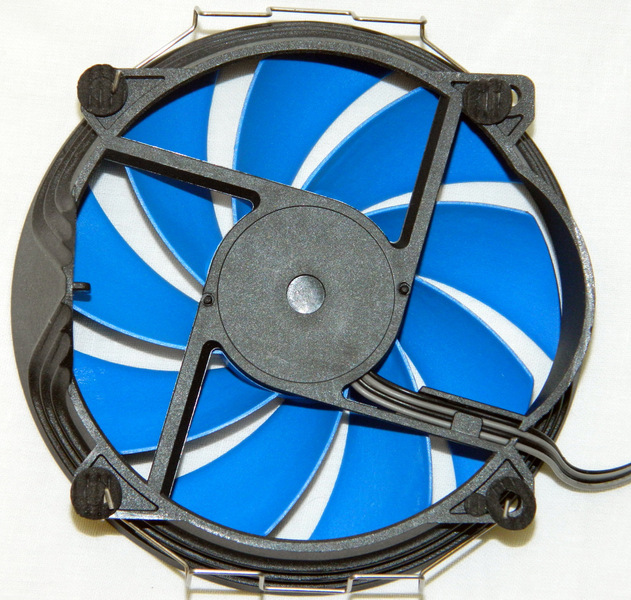

Для уменьшения шума и вибрации вентилятор имеет резиновые прокладки, которые упираются в алюминиевые пластины и уменьшают воздействие вибрации, которая может исходить от вентилятора.

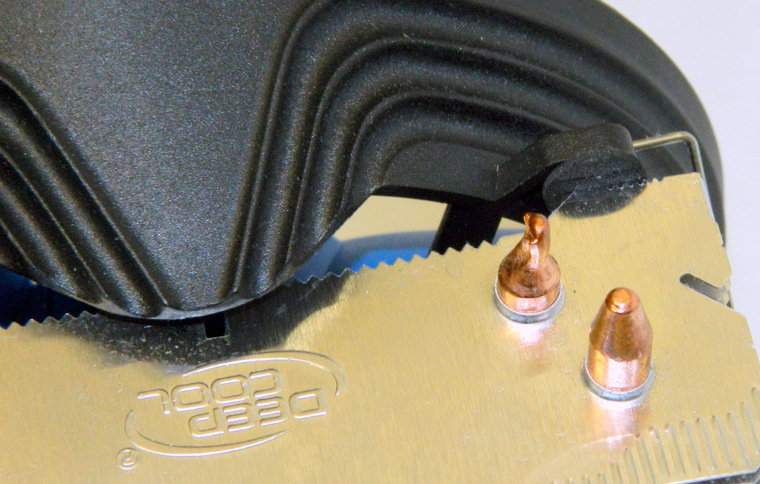

Сквозь данные резинки продеты скобы, которые фиксируют вентилятор на радиаторе.

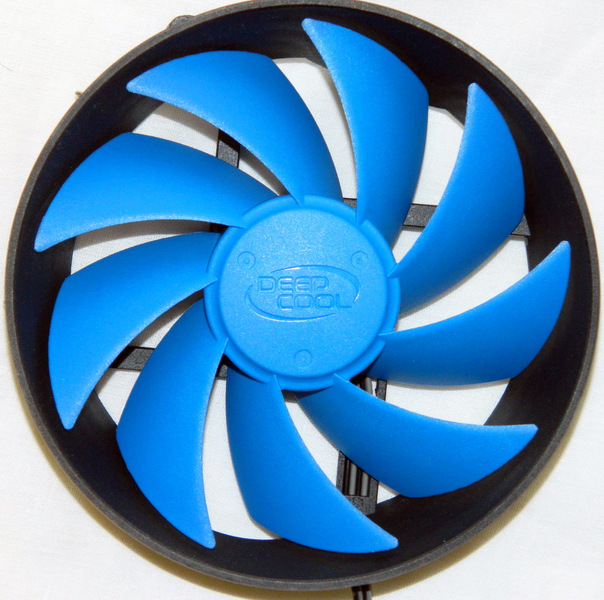

Сам вентилятор имеет конусный ободок, который, скорее всего, разработан фирмой DeepCool специально для уменьшения турбулентности.
Установка
В данном обзоре в качестве примера будем использовать процессор Intel Core i7. В самом начале установки, если вы устанавливаете данную систему охлаждения в замен имеющейся, стоит удалить старую теплопроводящую пасту. И после этого приступить к установке кольца. Стоит начинать с одного угла, установив клипсу в отверстие — переходим ко второму, регулируя клипсу в своём пазу, и так далее. После того как все клипсы вставлены в отверстия, фиксируем их при помощи пластмассовых гвоздей. На этом этапе не следует применять «богатырскую» силу, т.к. можно повредить материнскую плату, но нужно убедиться, что все пластмассовые гвозди «вошли» до шляпки, иначе клипса может вылететь из отверстия, уменьшив тепловой контакт системы охлаждения с процессором, хотя визуально это можно и не заметить.

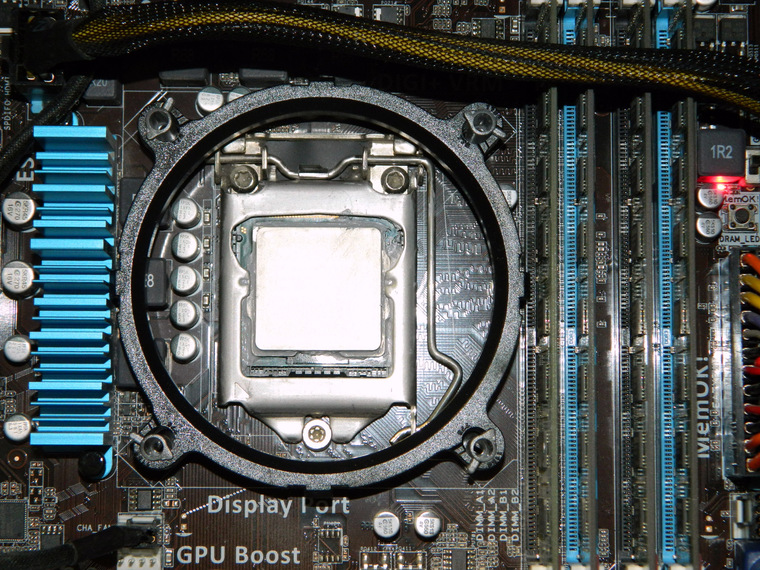

И как только вы убедились, что кольцо установлено крепко, переходим к установке самого радиатора. Установка радиатора крайне проста: необходимо зацепить маленький крючок, и после этого, немного придавив, зацепить и второй, большой крючок. Необходимо проверить, чтобы ни одна из четырёх клипс не вышла из отверстия материнской платы, и чтобы все крючки были плотно одеты на кольцо.
Не забыв подключить провод питания вентилятора, пробуем первый раз запустить компьютер. И если все запустилось успешно, то заходим в БИОС и смотрим температуру процессора, если она не возрастает и держится не выше 40–50 градусов Цельсия, то смело загружаемся в вашу операционную систему.

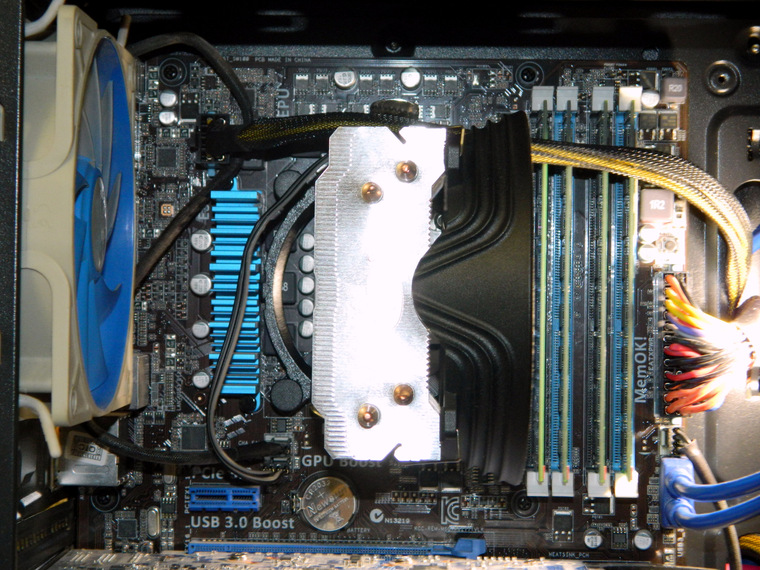

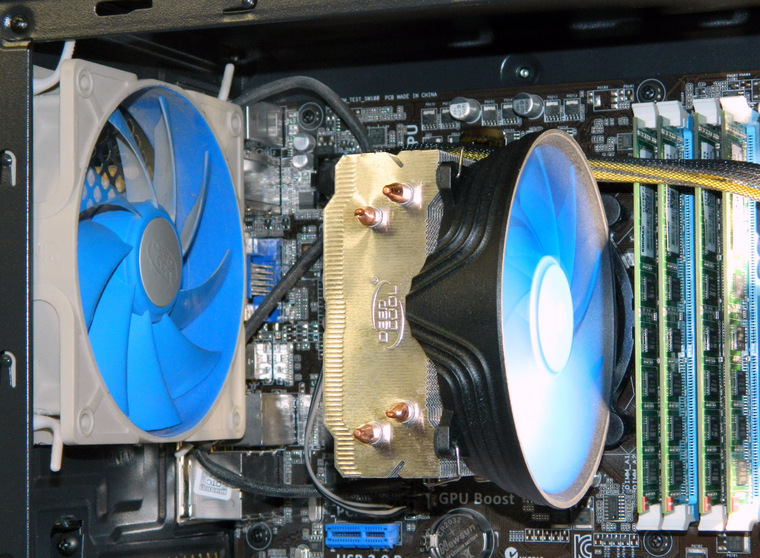

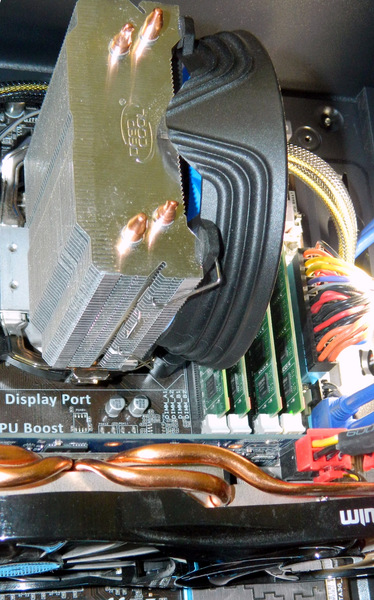

Как можно увидеть на фотографии, расстояние до плашек оперативной памяти ещё имеется, и вдобавок вентилятор будет их охлаждать. Проводам и элементам материнской платы данная система охлаждения не мешает, т.к. пластины имеют большой запас пространства снизу. Также по высоте — обычный системный блок ATX без проблем закрывается, и до радиатора ещё остаётся большой запас пространства.
И по ширине данный радиатор имеет относительно компактные размеры, и до видеокарты имеется большой запас.
Тестирование

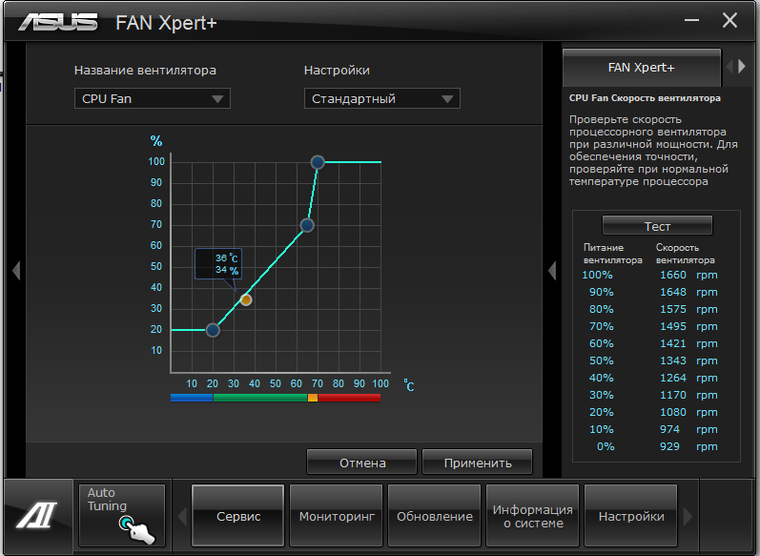

Вначале проведём тестирование вентилятора, какие обороты он будет выдавать в зависимости от скважности ШИМ.
Как видно из картинки, обороты стартуют примерно с 900 в минуту и далее линейно возрастают до 1660 оборотов в минуту.
В режиме простоя процессор вполне эффективно охлаждается примерно в диапазоне 1000 оборотов в минуту, при этом шума фактически нет от вентилятора. Во время полной нагрузки на процессор, вентилятор разгоняется до максимального значения, и при этом уровень шума становится еле слышимым.
Для сравнения, перед установкой был проведён тест с боксовой системой охлаждения, которая поставляется с процессорами Intel.

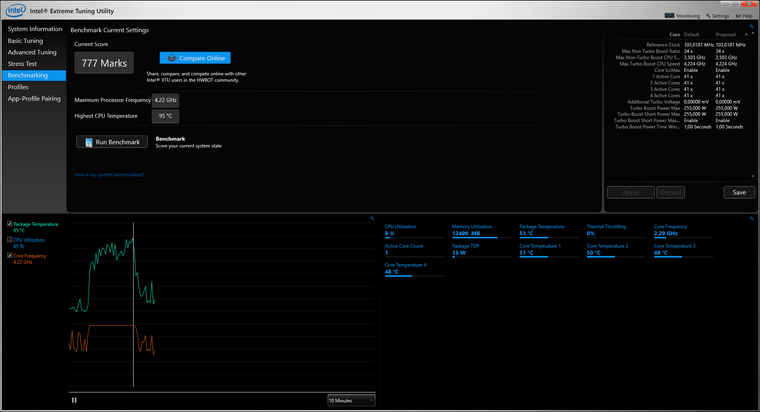

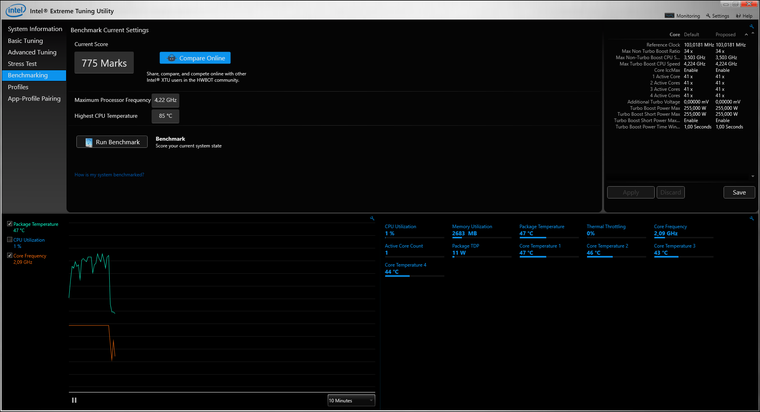

В качестве программы для тестирования была выбрана Intel Extreme Tuning Utility. А для большей наглядности — процессор был слегка разогнан, в режиме авторазгона Asus.
Как видно из теста, температура под теплораспределительной крышкой процессора (CPU Package — которая в большинстве случаев равняется температуре самого горячего ядра) достигла 95 градусов по шкале Цельсия. Температура, конечно, не маленькая, но и частота процессора при этом была 4.22 ГГц. И можно сделать вывод, что «стоковая» система охлаждения Intel еле-еле справляется с нагрузкой.
Второй тест проводился с установленной системой охлаждения DeepCool GAMMAXX 200T. И как можно увидеть из снимка экрана, температура при тех же условиях снизилась на 10 градусов и достигла максимального значения в 85 градусов по шкале Цельсия. Бесспорно, это хороший показатель, и температура под теплораспределительной крышкой процессора уложилась в норматив «долгой жизни» до 90 градусов Цельсия.
С данной системой охлаждения даже разогнанный процессор будет чувствовать себя очень комфортно и сможет прослужить вам долгие годы, обогревая вашу квартиру в холодные зимние вечера. А благодаря DeepCool, это будет происходить наиболее эффективно, а, главное, очень стильно.
Итоги
Система охлаждения DeepCool GAMMAXX 200T является относительно не дорогим, но очень эффективным средством для отвода тепла от вашего процессора. Эта система охлаждения легко справляется с тепловой нагрузкой разогнанного процессора Intel Core i7. Также стоит отметить, что в данной системе охлаждения производитель применил несколько технологий для снижения уровня шума, и это у него получилось — шума от вентилятора почти нет, даже при максимальных оборотах вентилятора. И отдельно стоит отметить удобство установки охлаждения, и внешний вид — системный блок сразу смотрится гораздо лучше.
Плюсы:
• Эффективность отвода тепла от процессора на 10 % выше по сравнению с боксовым вариантом, поставляемым с процессорами Intel.
• Очень тихий вентилятор, даже на максимальных оборотах.
• Лёгкость установки системы охлаждения.
• Выбрасывает нагретый воздух в сторону: в совокупности с корпусным вентилятором — выброс воздуха фактически происходит напрямую из корпуса.
Минусы:
• Скобы для монтажа вентилятора достаточно жёсткие — во время монтажа можно погнуть пластины радиатора.
DEEPCOOL GAMMAXX 200T — бюджетный кулер для AMD и Intel core.
Ищите кулер для процессоров Ryzen или нового i5 и i7 на 1151? Считайте что уже нашли что нужно!
Современные процессоры и от intel и от AMD уже не потребляют тонны ватт и соответственно не греются как раньше, но разгон все ещё ни кто не отменял и тут ничего не изменилось — повышение частоты приводит к резкому скачку тепловыделения и тут уже не обойтись без охладителя с тепловыми трубками башенной конструкции.
Аналогичных кулеров пруд пруди в каждом магазине. Почему же Gammax? Есть несколько причин:
Gammax 200T идеален
[Соотношение цена/качество]
Он стоит от 930 рублей в зависимости от магазина. Довольно низкая цена для башенного кулера, пусть и с всего двумя тепловыми трубками, но зато с 120 мм. вентилятором.
Тихий при работе и разгоне
Думаю никто не откажется от тишины, а работать или играть за мощным компьютером при минимальном уровне шума вдвойне приятно. Эту тишину нам обеспечит довольно большой но не слишком быстрый 12-сантиметровый вентилятор от Дипкул. Крутится он со скоростью от 900 до 1600 оборотов в минуту и подключается к материнской плате 4-пиновым разъёмом, что говорит о том что у него есть встроенный PWM-контроллер, регулирующий его обороты.
На минимальных оборотах его не слышно вообще, а на максимальных 26.1 дБ. Цифры цифрами, а на словах дело обстоит так. Даже если у Вас всего один вентилятор в системном блоке и он в блоке питания, бывает сейчас такое редко, но всё же, даже при таком раскладе работу GAMMAXX 200T на максимальных оборотах Вы практически не услышите.
Тихая работа этого кулера обусловлена использованием гидродинамического подшипника, низкой скоростью вращения вентилятора и антивибрационными прокладками на вентиляторе в местах крепления и соприкосновения с радиатором кулера.
Технология прямого контакта с тепловыми трубками
Что лучше всего отводит тепло от горячего процессора? Правильно — тепловые трубки. И чем «прямее» контакт с ними тем лучше они его отводят. Подложка кулера с тепловыми трубками отполирована довольно таки неплохо, но бывали экземпляры и получше. Что сделаешь, всё таки он бюджетный и для бюджетного она отполирована достойно. Кстати термопаста, нанесённая на основание также довольно неплоха — DEEPCOOL Z3.
Это конечно не ARKTIC MX4, но и не растекающаяся КПТ8 или алсил. Контакт с процессором полноценный и надёжный, оторвать кулер от проца будет реально непросто)))
Далее эти тепловые трубки пересекают многочисленные тонкие рёбра, обдуваемые тем самым, тихим 12 см вентилятором. Это стандартная конструктивная особенность всех башенных кулеров. Просто полюбуйтесь на него)))
Совместимость Gammax 200T
с современными платформами
(включая 1151v2 и AM4)
Для интеловских платформ нужно использовать специальную рамку и пластиковые винты-затычки, прилагаемые в комплекте, а так же установить фиксаторы на прозрачных защёлках у нижнего основания рамки в положение соответствующее Вашему сокету. Присоединить рамку к материнской плате и затем без особого нажима, чтобы не повредить ненарочно конденсаторы на материнской плате, просуньте эти защёлки в отверстия вокруг сокета и зафиксируйте прилагаемыми пластиковыми винтами. Затем нужно просто одеть кулер на боковые скобы (или зубчики) на этой рамке, необходимые для этого крепления уже присоединены к основанию куллера.
На АМД-сокетах всё ещё проще. Не важно какой сокет везде всё одинаково. Даже на АМ4. Главное чтоб на материнской плате была стандартная для AMD крепёжная рамка с не отломанными зубцами, на которую нужно надеть сначала один кончик крепления на одну сторону, затем зафиксировать его другим (тем что с выступающим рычажком) с другой стороны. Вуаля и всё готово. Проще не бывает.
Есть однако один момент достойный внимания при креплении на любой из сокетов. Не забудьте расположить кулер таким образом, чтобы вентилятор выдувал воздух из корпуса, тоесть сам вентилятор находился рядом с слотами оперативной памяти. Это обеспечит наиболее эффективное охлаждение процессора и отводимое от него тепло не будет нагревать остальные элементы Вашего ПК.
Но у GAMMAXX 200T всё же есть и пара недостатков. Посмотрите на, них вдруг для Вас это будет важным.
Минусы Gammax 200T
К сожалению как и у любого кулера у гамакса 200т есть свои недостатки о которых мы и поговороим.
Первый недостаток — нельзя заменить комплектный вентилятор на другой размером 12см. на 12см.
Вентилятор легко снимается, его можно снять и почистить, незовможность замены заключается лишь в том, что расстояние между отверстиями для крепления вентилятора, расположены на меньшем расстоянии нежели на стандартном вентиляторе 12х12. Вот такая вот особенность в угоду оригинальному дизайнерскому решению, а так же для экономии на размере радиатора. Радиатор меньше чем сам вентиялятор (если не считать выпирающие тепловые трубки)
Второй недостаток я думаю присущ исключительно этому конкретному экземпляру но не заметить его было невозможно — у отверстий для крепления вентилятора не все антивибрационные прокладки приклеены корректно.
Производство кулеров хорошо поставлено на поток, особенно таких популярных как этот и столь небольшой и незаметный без снятия вентилятора недостаток ни как не скажется на производительности и шумовых характеристиках кулера, ведь все 4 антивибрационные прокладки одинаковой толщины и все 4 приклеены на разные углы. Перекоса вентилятора не будет и шум от этого не увеличиться. Просто вот такой небольшой скрытый маленький дефектик. Ничего страшного.
Как снять кулер с процессора: пошаговая инструкция
Для того, чтобы снять кулер с процессора, например, для чистки или апгрейда, вам не понадобится полная разборка компьютера и специальные инструменты, за исключением термопасты. CHIP расскажет, как все сделать самостоятельно за пару минут.
Фото: Андрей Киреев
Настольный компьютер нуждается в периодической профилактике, например, чистке от накопившейся пыли или замене комплектующих, в том числе самого кулера или процессора. CHIP расскажет как снять кулер с процессора, почистить его и затем правильно установить на место.
Осмотр и предосторожности
Прежде, чем приступить непосредственно к разборке вашего ПК, стоит позаботиться о том, чтобы правильно потом все собрать и подсоединить. Т.к. операцию по демонтажу комплектующих из корпуса удобнее всего делать на столе, а не под ним, желательно отсоединить от него все подключенное оборудование. Запомните, какие устройства подключены к каким портам, а лучше сфотографируете тыльную часть вашего системного блока, чтобы можно было потом все подключить в обратной последовательности. Особенно это может быть важно для USB-портов, в которые обычно подключены принтеры, сканеры и мышь с клавиатурой. Если при последующей сборке вы подсоедините их к другим USB разъемам, то Windows определит их как новое устройство и начнет поиск для них драйверов, что не всегда может закончиться удачно с первого раза. Кроме того, многоканальные наушники и колонки, подключаемые к аудио разъемам 7.1 не всегда внятно обозначены, поэтому либо сфотографируйте текущее расположение штекеров, либо подпишите, какой из них к какому цвету подключен. После такой подготовки можно смело отключать питание и отсоединять от ПК штекеры.
Корпус ПК обычно металлический и через него хорошо уходит статический заряд, накопленный на вашей одежде и вашим телом в сухом воздухе квартиры. Постарайтесь не надевать шерстяную или синтетическую одежду и перед касанием в ПК каких-либо комплектующих постарайтесь снять заряд, коснувшись рукой чего-то металлического в квартире, например, водопроводного крана. Лучше всего надеть антистатический браслет, но обойдемся без него.
