Как пользоваться программой астра раскрой 5. Подробно о программе раскроя. Программа Астра Раскрой позволяет

В этой статье мы рассмотрим программу «Астра Раскрой». Ее основная задача – оптимизация раскроя погонажного и листового материка. Софт предоставляет все необходимое для создания карт раскроя, печати отчетов и этикеток. «Астра Раскрой» подходит как профессионалам, так и любителям из-за своего простого управления и наличия множества функций. Давайте рассмотрим ее подробнее.

Раскрой создается по специальному заказу. По умолчанию сохранено несколько заготовок, среди них находится стол и стеллаж. Чтобы создать уникальный предмет, потребуется выбрать простое изделие. Расширенные библиотеки шаблонов находятся на официальном сайте разработчиков, а также присутствует функция импорта из других программ.

Редактирование деталей изделия

Для совершения раскроя нужно указать детали изделия. Делается это в специально отведенной таблице. В шаблонах автоматически создано несколько деталей, но пользователь в любой момент может их редактировать или удалить. Внимательно вводите данные в строки, от них зависит вид раскроя.

Добавление собственной детали происходит в специальном меню. В нескольких вкладках расположились определенные формы для заполнения. Сначала добавляются общие сведения, материал, длина, ширина и количество. В соседней вкладке устанавливаются кромки. Кроме этого к детали можно прикрепить любой файл, который бы описывал ее или выполнял определенные задачи.

Формирование листа

Во второй вкладке главного окна создается один или несколько листов, где и будет производиться раскрой. Указывается материал, ширина, высота, толщина, длина и масса листа. После ввода информации он добавляется в таблицу. Поддерживается неограниченное количество листов.

Составление карты раскроя

Предпоследним шагом является составление карты. Она формируется автоматически в соответствии с введенной ранее информацией, однако пользователь может редактировать необходимые ему данные во вкладке карты.

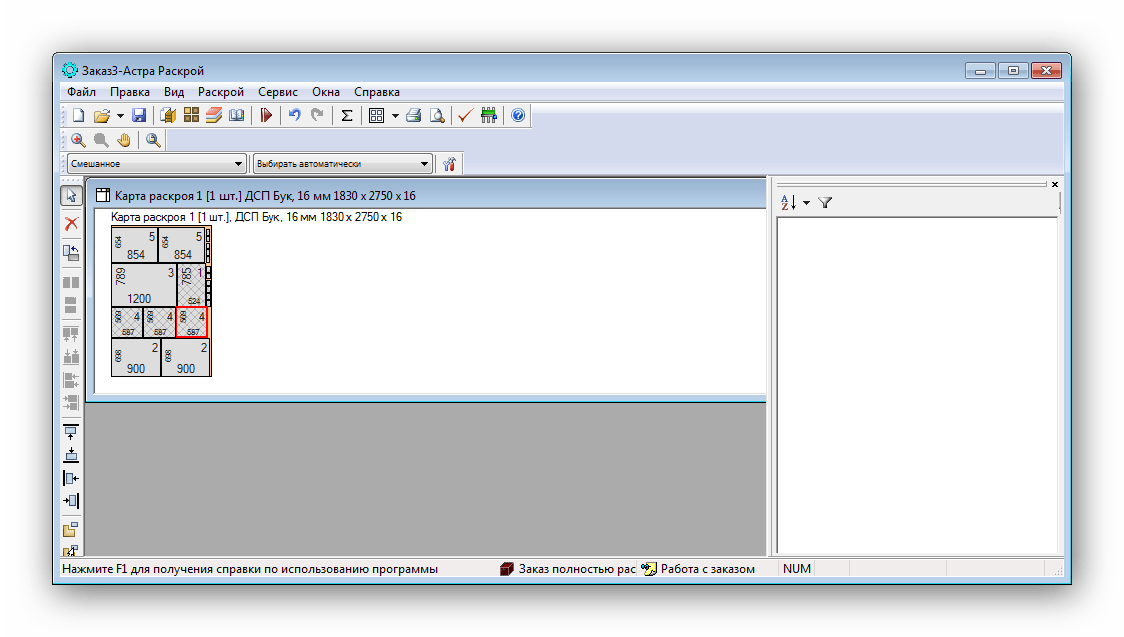

В «Астра Раскрой» встроен небольшой редактор, где открывается выбранный лист. Там присутствует несколько инструментов, с помощью которых производится перемещение деталей по плоскости. Таким образом, данная функция помогает оптимизировать раскрой вручную. После изменений останется только сохранить их и отправить проект в печать.

Составление отчетов

На реализацию раскроя требуется определенное количество различных материалов, соответственно, и денежных затрат. Чтобы вывести необходимое количество материалов и денег на данный проект, просто воспользуйтесь вкладкой «Отчеты» . Там вы найдете несколько различных типов документации, включая отчеты, ведомости и дополнительные карты.

Расширенные настройки

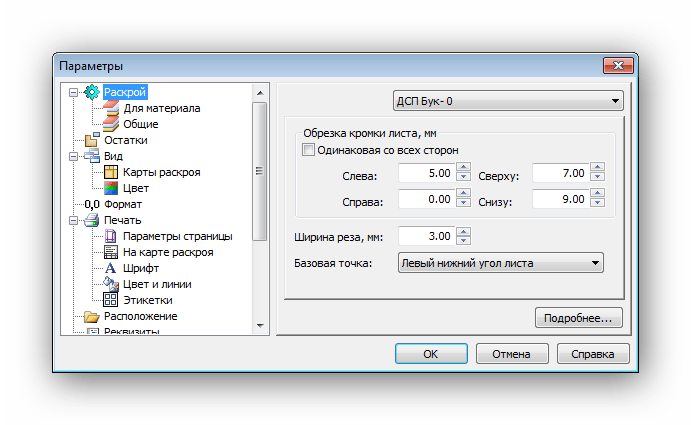

Обратите внимание на опции раскроя и печати, которые находятся в настройках программы. Здесь можно один раз задать нужные параметры, чтобы они применялись к последующим проектам. Кроме этого присутствует несколько опций для визуальной настройки.

Достоинства

• Наличие русского языка;
• Неограниченный пробный период;
• Поддержка библиотек изделий;
• Функция составления отчетов;
• Простой интерфейс.

Недостатки

• Программа распространяется платно;
• Слишком мало инструментов в редакторе.

«Астра Раскрой» – простая, но в то же время многофункциональная программа, предназначена для составления карт раскроя листового и погонажного материала. Она позволяет оптимизировать этот процесс, поможет рассортировать данные и получить отчеты по материалам и затратам.

Астра Раскрой — это программа создания карт раскроя листового материала для последующей резки на ЧПУ-станках. Она разработана в первую очередь для мебельных фабрик и позволяет работать со следующими материалами: древесноволокнистые (ДВП) и древесно-стружечные (ДСП) плиты, цельное дерево, пластмасса, металл и стекло. А также может вести учет стоимости материалов и работ с выгрузкой данных в программу 1С:Управление предприятием. Кроме того, есть возможность интеграции с с импортом и экспортом проектов непосредственно из интерфейса программы.

При помощи Астра Раскрой можно быстро создавать и редактировать карты раскроя, вести подсчет остатков материала после процесса резки, создавать техническую документацию и счета-фактуры вместе со стоимостью всей работы. Для резки материалов по схемам из программы на ЧПУ-станках в ней реализована поддержка большого количества постпроцессоров, вот неполный список оборудования с которым она может работать: Holzma, Selco, Felder, Casadei Macchine, Mayer и других. Этот список постоянно пополняется.

В числе других особенностей стоит отметить возможность назначения номеров и отдельных названий деталей в составе основного изделия, также можно задавать размер оклеиваемых или шлифуемых кромок, и размер кромок под сварку в случае использования металлических изделий. Для удобства пользователя в программе присутствует библиотека элементов, в которой находятся наиболее часто используемые фрагменты схем, содержимое библиотеки можно расширять, добавляя свои элементы. Для каждого проекта создается технологическая документация: схематическое изображение и спецификация, а также данные об изготовлении деталей и учета стоимости, там же можно создавать и распечатывать отметки с названием или номером деталей.

Ключевые особенности и функции

• создание и редактирование карт раскроя листовых материалов;
• есть возможность работать со станками ЧПУ;
• поддержка большого количества постпроцессоров ЧПУ;
• интеграция с программой Астра Конструктор Мебели;
• ведение учета работ и материалов;
• возможность выгрузки данных в программу 1С:Управление предприятием;
• библиотека готовых типовых элементов;
• печать технологической документации и бирок для маркировки изделий;
• составление и печать отчетов.

Ограничения бесплатной версии

• в демонстрационной версии можно экспортировать и распечатать только первую страницу проекта.

January 17, 2016

Скачать Астра Раскрой бесплатно. Программа предназначена для автоматизированного раскроя листовых материалов и обеспечивает автоматическое и интерактивное формирование карт раскроя; расчет, сохранение и учет отходов. Charles 3.10.1, 3.6.5, 3.6.4, 3.5.2, 3.3.1.. СКАЧАТЬ (3,5 Мб), Скриншоты Астра Раскрой 5.3 Астра Раскрой — Программа раскроя листовых материалов. Прежде чем скачать: БЕСПЛАТНО.

Создано 1. 7. 0. 5. С другой стороны, формирование карт раскроя материалов является составной частью конструкторско- технологического цикла подготовки производства мебели. Характерной чертой отечественных мебельных предприятий является достаточно высокий уровень автоматизации проектирования. По этой причине наибольшей популярностью среди мебельщиков пользуются программы раскроя, интегрированные в системы автоматизированного проектирования (САПР).

К теме оптимизации раскроя материалов наш журнал обращался ровно четыре года назад (ФМ № 3, 2. Сравнение результатов опроса участников, состав которых практически не изменился, показывает, что возможности оптимизации карт раскроя далеко не исчерпаны. Это сложная математическая задача, для решения которой применяются различные методы и алгоритмы.

Время корректирует критерии оптимизации. Очевидно, что в условиях конкуренции, когда каждый клиент буквально на вес золота, снижение стоимости изделий без потери качества и сокращение сроков изготовления мебели являются первоочередными задачами.

Описание программ: 1. KitchenDraw 4.5 (русская версия) — для дизайна кухни. 2. Astra 3.5 – для автоматизированного раскроя листовых. Детали при раскрое не поворачивать; размер опиловки листа по краю 5 мм; ширина реза 3,5 мм. Читайте, смотрите и анализируйте! Варианты формирования исходных данных для раскроя. Астра-Раскрой.

Роль качественного раскроя с этой точки зрения трудно переоценить. Во- первых, это увеличение коэффициента использования материалов. Данная задача решается двумя способами: более плотной укладкой деталей на листах и организацией эффективной работы с обрезками материалов.

Скачать Астра Раскрой бесплатно. Программа предназначена для автоматизированного раскроя листовых материалов и обеспечивает автоматическое и интерактивное формирование карт раскроя; расчет, сохранение и учет отходов
Charles 3.10.1, 3.6.5, 3.6.4, 3.5.2, 3.3.1. Астра Раскрой скачать бесплатно. Программа раскроя Астра Раскрой предназначена для оптимизации раскроя листовых материалов — древесностружечных плит.

1. Программа раскроя Астра Раскрой предназначена для оптимизации раскроя листовых материалов — древесностружечных плит, металла, стекла и пластиков. Простые и понятные инструменты программы позволяют: Быстро создать заказ для раскроя.
2. Программа для чертежей, САПР скачать бесплатно. Астра Раскрой 5.1 — бесплатно скачать на SoftoMania.net, Название: Астра Раскрой 5.1.

Немного подробнее рассмотрим последний способ. Необходимость учета и последующего использования обрезков очевидна. Однако организовать такую работу при больших объемах производства очень сложно, а при отсутствии средств автоматизации – практически невозможно из- за проблем хранения и идентификации. Решить проблему позволяет использование штрихового кодирования всей номенклатуры деталей и обрезков, участвующих в раскрое. В настоящее время подобная возможность включается в функционал многих систем автоматизированного раскроя.

WOODY 2.0(+модуль раскроя со складом Sawyer 1.6). Furniture (Конструирование шкафов-купе). Bcad-мебельщик 3.5 (3.7). Программы оптимизации раскроя листовых материалов: Cutting 2. Астра — Д3.5. Cut-Раскрой.

В- вторых, легкость исполнения карт раскроя позволяет сократить общее время изготовления изделий и количество брака. С точки зрения оптимизации карт раскроя, понятие легкости соответствует их технологичности. Конечно, это слишком упрощенное соответствие, но исходя из того, что до сих пор не существует достаточно полного определения технологичности карт раскроя, его вполне можно принять. Сегодня разработаны алгоритмы, позволяющие довести коэффициент использования материалов при раскрое до 9. Однако эти карты нужно еще исполнить. Вот здесь- то и могут возникнуть проблемы. Приведем один простой пример.

Допустим, сформирована карта раскроя, для исполнения которой на форматно- раскройном станке после отреза 1/5 части плиты оставшуюся часть надо перебазировать, т. Размер листа ДСт. П 2. 80. 0 х 2. 07. Отрезаем пятую часть листа по ширине. Остается часть листа размером 2. Толщина ДСт. П – 1. Проведя несложные расчеты, получим, что рабочему надо переместить 5.

А если толщина ДСт. П будет 2. 8 мм, то вес возрастет до 9. Проведем аналогию – стандартный мешок картошки весит «всего» 4. Какого качества работ можно ожидать от рабочего, заставляя его изготавливать такие карты раскроя. Аргументы вроде экономии материала вряд ли его воодушевят. В- третьих, раскрой – это первая технологическая операция в производстве мебели, которая задает ритм всех производственных участков мебельного предприятия.

Раскройный участок обеспечивает исходными деталями участки, реализующие последующие технологические операции: формообразование, облицовка кромок, присадка отверстий, упаковка изделий. От того, насколько ритмично партии однотипных деталей будут уходить с раскройного участка, зависит общее время выполнения заказов.

Опять приведу пример. Одинаковые детали с целью экономии материала размещены на пяти разных картах раскроя. Можете представить, сколько времени потребуется для того, чтобы передать их на дальнейшую обработку.

К тому же в непосредственной близости от станка придется складывать большое количество штабелей деталей разных типоразмеров. О какой ритмичности в этом случае может идти речь? В- четвертых, точность исполнения раскроя. Бытует мнение, что при изготовлении мебели допустимы допуски в несколько миллиметров. Хотя мебельная промышленность и не требует точности, присущей машиностроению, тем не менее, отклонения в размерах больше 0,5 мм недопустимы.

Иначе, о каком качестве можно говорить? Рассмотрим с этой точки зрения технологию исполнения раскроя. При каждом изменении размера отпиливаемой детали рабочему необходимо заново установить упоры, обеспечивающие необходимый размер. Каждая такая установка требует определенного времени и, что самое главное, выполняется с некоторой погрешностью, которая объясняется люфтами. Любому механику известно, что передвигая упоры в одном направлении, можно уменьшить суммарную погрешность. Тогда как попеременное передвижение упоров в разных направлениях способно существенно ее увеличить. Вот еще один показатель технологичности – уменьшение количества установок размеров как фактор повышения качества изделий.

Наконец, в- пятых. Сегодня даже небольшие предприятия приобретают высокопроизводительное пильное оборудование, которое предъявляет особые требования к формированию карт раскроя. Конечно, для него разработано и предлагается соответствующее программное обеспечение, но стоимость его способна поразить руководителя даже очень процветающего предприятия.

Особенно, если сравнить его со стоимостью отечественных программ раскроя, многие из которых обеспечивают ничуть не худшее качество карт. При этом обычные форматно- раскройные станки никто не собирается списывать. Значит, программа раскроя должна иметь возможность оптимального распределения заданий. Итак, чтобы ни говорили (а при подготовке материала неоднократно приходилось слышать мнение о неактуальности и малой значимости темы), оптимизация карт раскроя – важнейшая часть технологической подготовки в мебельном производстве, и ее эффективное решение требует автоматизации. Это означает, что программы автоматизированного раскроя становятся практическим инструментом повышения эффективности работы.

В настоящее время эти программы рассматриваются большинством мебельщиков в качестве составной части комплексной САПР. Именно такой подход способен обеспечить максимально эффективное его использование по трем основным причинам: автоматическое и на 1. Наверное, это понимают и разработчики автономных программ. При подготовке настоящего обзора приглашения были направлены по многим адресам, но откликнулись только разработчики комплексных САПР, представленных на отечественном рынке программного обеспечения (справедливости ради отметим, что не все). Это еще раз показывает, что будущее за интегрированными технологиями проектирования и производства.

Теперь непосредственно о настоящем обзоре. При его подготовке редакция преследовала две цели: показать мебельщикам текущее состояние дел в области автоматизации раскроя материалов для мебельной промышленности, чтобы обеспечить их информацией для обоснованного выбора программы; проследить динамику развития соответствующего программного обеспечения у ведущих игроков рынка мебельных САПР в России.

Для более детального анализа интересующиеся могут обратиться к упомянутому номеру журнала «Фабрика мебели» и составить собственное мнение о том, что сделано каждым из разработчиков. Это, согласитесь, позволит сделать определенные выводы на будущее. Всем участникам обзора было предложено кратко ответить на ряд вопросов, а также указать дополнительную актуальную для мебельщиков информацию, которая не вошла в вопросы анкеты. Для того, чтобы обеспечить максимально объективное сравнение возможностей программ раскроя, всем участникам было предложено раскроить один и тот же список деталей. Дабы избежать подозрений в предвзятости, было решено воспользоваться оригинальным алгоритмом формирования заданий на раскрой, «изобретенным» на сайте профессиональных мебельщиков http: //www. Promebelclub. ru/.

Интересующиеся могут посмотреть идею по ссылке http: //promebelclub. Был сгенерирован список деталей. Размеры деталей. Количество деталей. Помимо этого были заданы некоторые начальные условия: размер листа ДСт. П 2. 80. 0х. 20. 70 мм; детали при раскрое не поворачивать; размер опиловки листа по краю 5 мм; ширина реза 3,5 мм. К сожалению, привести все полученные карты раскроя в качестве иллюстрации не позволяют рамки статьи.

Они выложены на сайте журнала и доступны по ссылкеwww. ФМ №3, 2. 01. 1)В статье приведена лишь одна карта раскроя, последняя. Ни для кого не секрет, что все программы начинают кроить хорошо. Это обусловлено математикой оптимизации раскроя, поэтому первые карты имеют плотную укладку и хорошую технологичность. Все же нюансы и неудобные детали концентрируются именно на последней карте. Читайте, смотрите и анализируйте! Варианты формирования исходных данных для раскроя.

Астра- Раскрой. Программа Астра- Раскрой для формирования заказа обеспечивает ввод вручную, добавление из библиотеки изделий, получение списка деталей из программы Астра- Конструктор Мебели, импорт из Excel, CSV, TXT, из систем 1. С, CADWORK, Komandor Designer, К3, загрузка с web- сервера.

БАЗИС- Раскрой. Если БАЗИС- Раскрой используется автономно, то ввод размеров деталей производится вручную. Для максимального ускорения ручного ввода используется только клавиатура; мышь не задействуется. Если БАЗИС- Раскрой используется в составе комплекса БАЗИС- Мебельщик, то размеры панелей и их количество считываются с модели с учетом толщины облицовки, припусков на прифуговку и дальнейшие технологические операции, т.

Возможен ввод параметров деталей из файлов Excel. К3- Раскрой: Модуль К3- Раскрой можно использовать как в составе комплекса К3- Мебель, так и отдельно. В первом случае данные из К3- Мебель в раскрой передаются автоматически. При использовании К3- Раскрой в качестве самостоятельного модуля детали, материалы и деловые остатки добавляются вручную.

При этом существует возможность чтения деталей из архива типовых изделий. Это позволяет частично уйти от ручного ввода данных.

Герой сегодняшнего обзора, программа «Астра Раскрой», пожалуй, выбивается из привычного ряда офисных и сервисных программ. Область ее применения достаточно специализирована. Сами производители говорят, что программа разработана «специально для небольших и средних мебельных предприятий, изготавливающих мебель на заказ».

Однако я бы сказал, что помимо ДСП, ДВП и фанеры ее можно использовать для раскроя любых листовых материалов: стекла и металла, гипсокартона и бумаги — значит, в потенциальных пользователях не только мебельщики, но и, например, строители-отделочники или типографии. Лично я заинтересовался «Астра Раскроем», когда мне потребовалось просчитать оптимальный раскрой этикеток для литографии на листах жести.

Вы можете спросить, для чего вообще нужна такая программа, ведь раскроить пару листов ГВЛ на детали декоративных строительных конструкций несложно и вручную, а программа стоит не таких уж маленьких денег. И вы будете правы — для выполнения разовых раскроечных расчетов такой инструмент избыточен. Однако профессионалу он может оказаться весьма полезен.

Программа работает отнюдь не с одним листом, подлежащим раскрою, — рабочий файл представляет собой заказ, который может состоять из ряда изделий, каждое из которых, в свою очередь, состоит из набора деталей. Более того, возможно ведение библиотеки деталей и изделий — это очень удобно, если клиенты часто заказывают типовые изделия либо оригинальные изделия, частично состоящие из стандартных деталей.

Справочник также включает параметры и способы обработки разных материалов, типы кромок и цены на различные типы обработки материалов.

Кроме того, возможно сквозное ведение склада материалов, при котором мерные остатки после раскроя предыдущего заказа возвращаются на склад и могут быть использованы при раскрое очередного заказа.

Карты раскроя программа генерирует в автоматическом режиме, с учетом таких технологических и организационных параметров производства, как ширина реза, обрезка края листа, учет сквозных резов, тип раскроя, минимальное расстояние между пилами и прочее, но при желании вы всегда можете внести свои коррективы в особом режиме редактора карт раскроев.

Отдельный алгоритм может быть использован для расчета обработки кромок материала, будь то оклейка кромок ДСП для производства мебели, шлифовка или огранка кромки стекла или разделка кромки под сварку металла.

После обсчета раскроя заказа для каждой карты раскроя формируется полный комплект технологической документации — эскиз и спецификация, включающие необходимую информацию для изготовления деталей и учета произведенных работ. Кроме того, можно дополнительно сформировать ведомость наличия материала, спецификацию оклейки кромок деталей, а также счет на произведенные работы и материалы по заказу, и даже этикетки для маркировки деталей.

Давайте рассмотрим поподробнее формирование заказа от начала и до конца.

Детали в заказе могут относиться к какому-то изделию либо находиться «не в изделии». Параметры каждой детали вы можете, во-первых, ввести вручную, во-вторых, выбрать из библиотеки готовых изделий и деталей и, в-третьих, импортировать из таблицы Excel или текстового файла.

Свойства каждой детали описываются следующими полями.

Номер. На самом деле в это поле можно вводить не только цифры, но и буквы, что позволяет использовать буквенно-цифровой артикул детали (а также ее полное наименование — в дополнительных свойствах) в составе изделия, соответствующий ее реальному представлению в конструкторской документации.

Длина и ширина. Это размеры детали в миллиметрах.

Количество. Количество одинаковых деталей данного типа в изделии. Если заказ включает несколько одинаковых изделий, то правильно будет указать количество деталей в расчете на одно изделие, а затем указать именно количество изделий в соответствующем поле.

Вращать. Данное поле позволяет при раскрое вращать данную деталь на 90 градусов в любую сторону. Такая деталь помечается диагональной сеткой. Параметр имеет смысл при раскрое древесины и бумаги, когда расположение волокон материала вдоль короткой или длинной стороны имеет значение и произвольное вращение детали в раскрое должно быть запрещено.

Толщина. Параметр применим, когда листы материала одного и того же типа могут быть разной толщины, чтобы не плодить записи в справочнике материалов. Тогда при раскрое используются листы именно с соответствующей толщиной.

Материал. Тип материала — выбирается из списка.

Помимо этих основных свойств для каждой детали можно задать обработку каждой из кромок.

Кроме деталей заказ должен содержать информацию об имеющихся в наличии листах материала. Эти данные можно также непосредственно ввести в таблицу — длину, ширину, толщину, материал листа и количество. Если количество не указано, запас данного материала считается неограниченным. Но более правильный способ — выбрать листы со склада. Там хранится информация как о закупленных целых листах, так и об обрезках с прошлых заказов.

Когда информация о деталях и материалах введена, можно запускать автоматический раскрой. В случае крупного заказа с несколькими десятками деталей этот процесс может занять до получаса времени. Результаты отображаются на вкладке «Карты раскроя». Если предложенные программой варианты вас по каким-то причинам не устраивают, любую карту можно вызвать на редактирования двойным щелчком по ней в списке.

В режиме редактирования в левой части экрана открывается крупный план карты раскроя, а в правой — буфер карты раскроя (список нераскроенных деталей) и перечень карт раскроя, ожидающих редактирования.

Детали выделяются щелчком левой кнопкой мыши, причем, удерживая клавишу Shift, можно выделить сразу несколько деталей. Также детали можно выделить секущей рамкой.

С выделенными деталями можно выполнять ряд действий.

1. Детали можно произвольно перемещать по свободной части карты раскроя. В зависимости от настроек программа автоматически отслеживает положение детали и не позволяет поместить ее так, чтобы она пересекалась с уже размещенными на карте деталями. Также программа может автоматически сдвинуть размещенную вами деталь до упора по направлению к базовой точке на карте раскроя, соблюдая заданные зазоры и ширину линий реза.

2. Детали можно перемещать в буфер карты раскроя и обратно. Буфер используется также для перемещения детали между разными картами раскроя.

3. Если для выделенной детали при задании ее параметров был установлен флажок «Вращение», то вы можете повернуть ее горизонтально или вертикально.

4. Группу деталей можно совместить на ширину реза по вертикали или горизонтали, убрав лишние зазоры (если автоматическое совмещение отключено в настройках).

5. Группу деталей можно выровнять по общей базе — по верхнему, нижнему, левому или правому краю. При этом в качестве базы используется края первой детали в группе — она подсвечивается красным цветом.

6. Детали можно сдвинуть до упора в любом направлении.

7. Можно прикинуть количество материала, который пойдет в полезные обрезки для использования в других заказах.

Работа с заказом завершается распечаткой окончательно утвержденных карт раскроя, а также спецификаций на них и на обработку кромок. Также можно провести расчет стоимости работ и материалов по заказу и распечатать бухгалтерские документы.

В заключение обзора выскажу мнение, что программа, несомненно, может оказаться полезной людям, которые пользуются раскроем материалов в своей коммерческой деятельности, доходы от которой легко окупят ее немаленькую стоимость. Однако разработчикам следовало бы еще раз проработать некоторые огрехи программы, дописать брошенную на полдороги справочную систему и немножко причесать интерфейс. Оговорюсь, что на обзоре была демоверсия «Астра Раскроя» — не исключено, что полная версия лишена части или всех обнаруженных мной недочетов.

Раскрой ЛДСП и его распил без сколов самостоятельно: обзор программ для раскроя листовых материалов

Использование такой программы как “Астра Раскрой” поможет быстрее и правильнее создавать и редактировать карты раскроя листовых или погонажного материала.

Правила раскроя ДСП

Раскрой ДСП можно проделать либо вручную, либо с помощью специальной компьютерной программы.

Сначала разберем важнейшие общие правила:

1. Определить, какой остаток получится. Если Вам этот остаток совсем не нужен (например, для изготовления дополнительных, ранее не предусмотренных предметов интерьера), стремитесь к тому, чтобы он был как можно меньше.
2. Древесный рисунок на ламинированном слое стружечного материала (структура) на поверхностях будущего предмета мебели, расположенных в одной плоскости, должен иметь одно и то же направление — вдоль или поперек.
3. Определить видимые элементы предмета мебели, на которых структура будет располагаться в одну и ту же сторону. Пронумеровать будущие детали. Обычно первые номера присваивают деталям, на которых рисунок идет по структуре (то есть вдоль).
4. Сделать базировку листа фанеры. Обычно по его краям бывают некоторые неровности, сколы. Поэтому при распиле срезаются 10-15 мм с каждой стороны и, делая раскрой, нужно указать фактический размер листа после этой операции.
5. Учитывать ширину пропила. У пилы на распиловочном станке толщина 4 мм. Поэтому при раскрое нужно учитывать эту ширину.

Преимущества программы Астра Раскрой

Подготовка проектной документации и проведение вручную занимает много времени и требует учета множества факторов. Программа Астра Раскрой выполняет данную работу значительно быстрее и высочайшей эффективностью. Этот продукт специально разрабатывался для мебельного производства, однако данной сферой его возможности не ограничиваются.

Программа Астра Раскрой дает возможность производить раскрой погонажных изделий, листов гипсокартона и панелей ПВХ в строительных и производственных компаниях. Одной из основных функций программы является формирование файла с разметкой для комплекта деталей, которые, в свою очередь, состоят из нескольких элементов.

Программа для раскроя мебели, кроме того, снабжена значительным количеством справочных материалов по способам обработки материалов, особенно кромок. Ко всему прочему имеется модуль с расценками на основные виды работ, что облегчает ведение бухгалтерских расчетов и определение себестоимости изделий.

Ключевые особенности и функции

• создание и редактирование карт раскроя листовых материалов;
• есть возможность работать со станками ЧПУ;
• поддержка большого количества постпроцессоров ЧПУ;
• интеграция с программой Астра Конструктор Мебели;
• ведение учета работ и материалов;
• возможность выгрузки данных в программу 1С:Управление предприятием;
• библиотека готовых типовых элементов;
• печать технологической документации и бирок для маркировки изделий;
• составление и печать отчетов.

Скачать пробную версию Астра Раскрой

Загрузить последнюю версию программы с официального сайта

Поделиться программой в социальных сетях:

Астра Раскрой

Рейтинг: 4 из 5 ( 4 голосов)

Система: Windows 7, 8, 8.1, 10, XP, Vista

Разработчик: Компания Технос

Астра Раскрой – простая, но эффективная программа по оптимизации раскроя листовых материалов. Она позволяет быстро составить заказ с нуля или используя установленные шаблоны.

Ваш запрос не может быть обработан

Ваш запрос не может быть обработан

С данным запросом возникла проблема. Мы работаем чтобы устранить ее как можно скорее.

Преимущества Астра Раскрой 5:

• Высокая скорость создания нового заказа;
• Удобное редактирование раскроя заказа;
• Быстрый расчет необходимых материалов;
• Получение полных технических документов;
• Расчет ценовой политики выполнения заказа;
• Учет остаточных материалов;
• Печать счета – фактуры для оплаты.

Смотрите также

Adobe Photoshop

Фотошоп – это самая лучшая программа для работы с графическими файлами, как для профессионала, так и…

Adobe Illustrator

Adobe Illustrator– программа для Windows, которая предоставляет возможность работать с векторной гра…

iSpring Free Cam

iSpring Free Cam — утилита для захвата видео с экрана монитора. Это приложение в первую очередь напр…

Штамп

Штамп – программа для разработки макета печатей. Утилита представляет собой графический редактор, пр…

Мастер Визиток

Мастер Визиток от AMS Software – это универсальная многофункциональная программа, позволяющая создав…

Google SketchUp 2019

Google SketchUp для Windows – приложение, позволяющее создавать 3D-модели конструкций и зданий, изме…

Сколько стоит купить лицензию, варианты поставки

Мы используем файлы cookies для сбора информации с целью улучшения нашего сайта. Вы можете принять или отказаться от использования файлов cookies, нажав на кнопки ниже, а также можете ознакомиться с нашей Политикой использования файлов cookies. Опция «отказаться» применяется по умолчанию при отсутствии выбора.

Программы для раскроя

Онлайн раскрой листа ДСП можно сделать с помощью специальных компьютерных программ. Приводим описания наиболее популярных из них.

Мастер 2

Эта программа предоставляет пользователям несколько дополнительных преимуществ, которые необходимы тем, для кого работа с ДСП — это бизнес:

• многопользовательский режим;
• сортировка и систематизация информации;
• сохранение данных о материалах и контрагентах;
• учет оставшегося количества материалов;
• группировка заказов: активные, запланированные, в архиве.

Масштабные модели листов с рассчитанными размерами укладываются на поле редактора. В процессе раскроя редактор указывает корректно уложенную деталь, некорректно уложенную деталь, незначительный остаток, значимый остаток. Программа по умолчанию пытается делать остатки как можно крупнее. Но если пользователь желает иначе, сервис может подстроиться под него.

Cutting 3

Окно программы поделено на две части. В левой части находится склад: листы, которые требуется раскроить. В правую часть нужно вводить параметры, по которым из плит создаются детали. Указываются цвет, размеры, количество.

В поле «Вращение» можно задать три режима. Первый — вращать, при этом деталь располагается по усмотрению программы. Второй — вращать совместно: все одинаковые детали вращаются совместно на одном листе. Третий — не вращать. После нажатия кнопки «Выполнить расчет» на экране появляется карта раскроя. При новом нажатии на ту же кнопку программа будет предлагать другие варианты. Все полученные варианты можно корректировать вручную, в частности, перетаскивать и вращать детали.

Астра Раскрой

Рабочий файл программы представляет собой заказ, в котором может быть несколько изделий. А каждое состоит из набора деталей, параметры которых выбирает пользователь. Карты раскройки программа генерирует автоматически с учетом ширины реза, обрезки края листа, сквозных резов, типа раскроя и других факторов. Вслед за картой формируется полный комплект технологической документации: эскиз и спецификация. Астра Раскрой также содержит справочник материалов, кромок, деталей и операций.

Описание программы

Программа позволяет не только осуществлять раскрой профиля МДФ с минимальными отходами, но и осуществляет следующие функции:

• Ведение полного учета на складе материалов и готовой продукции.
• Формирование карты раскроя ДСП, фанеры и иных панелей с учетом всех факторов ширины разреза, припуска на черновую и чистовую обработку кромок, минимальный зазор между деталями.
• Схемы распила могут быть откорректированы вручную.

Раскрой ДСП для кухни или иного мебельного комплекта может осуществляться в едином заказе или распределятся между разными. Данные для программы импортируются из собственных каталогов или сторонних электронных документов разных форматов. Формирование карт на линейный раскрой производиться с одновременным созданием спецификаций на каждую деталь комплекта.

Исполнитель имеет возможность распечатать полный пакет проектных и сопроводительных документов на принтере. Раскрой ДСП для шкафа в виде отдельного предмета мебели или в составе гарнитура делает мелкосерийное производство чрезвычайно гибким. Это обстоятельство позволяет оперативно подстраиваться под изменения конъюнктуры рынка.

Раскрой

Поиск оптимального метода раскроя осуществляется с учетом технологических и организационных особенностей производства. Также утилита позволяет вручную редактировать карты и менять расположение деталей на листе. Поддерживается функция масштабирования и выравнивания. После раскроя выполняется автоматический пересчет остатков.

Есть возможность сформировать комплект отчетов, содержащих всю необходимую информацию о заказе. Утилита позволяет печатать этикетки и передавать заказы в производство.

Системные требования

Программа для расчета распила ДСП представляет собой специализированный продукт, предназначенный для профессионального использования. Разработчики постарались учесть современные тенденции развития компьютеров и информационных технологий. Программный продукт может работать в следующих операционных системах:

• Windows NT;
• Windows 2000;
• Windows XP;
• Windows Vista;
• Windows 7.

Системные требования к оборудованию необходимому для работы с программой «Астра-раскрой» во многом идентичны тем, что предъявляются для обеспечения функционирования большинства аналогичных инженерных комплексов. Они построены на общих принципах, что значительно упрощает овладение удобным инструментом для организации мебельного производства.

Как распилить ламинированное ДСП

Для распила ЛДСП нужно соблюдать следующую инструкцию:

1. Выбрать вид распила. Прямолинейный распил предназначен для получения прямоугольных фигур. Криволинейный — для некоторых элементов дизайнерской мебели. Иногда нужен и смешанный вид распила, если требуется сложная деталь.
2. Подготовить необходимые инструменты. Это пила с мелкими зубьями или электролобзик. Дисковую пилу также можно использовать при мелких зубьях. Чтобы защитить ламинированное покрытие от повреждений, потребуются малярная лента или скотч. Для разметки заготовок — линейка и карандаш.
3. Сделать разметку разрезаемого листа. Отметить карандашом с торцов листа точки предполагаемого распила.
4. Для предотвращения сколов наклеить на место будущего распила малярную ленту или скотч.
5. После наклейки ленты или скотча соединить между собой карандашом точки предварительной разметки.
6. При распиле держать ножовку под острым углом к поверхности листа. Это обеспечит ровные края.
7. Если края получились не совсем ровными, обработать их напильником или рашпилем.

Где скачать Астра Раскрой бесплатно?

Приобретение официальной версии продукта на сайте разработчика обойдется в кругленькую сумму для пользователя. Сэкономить средства возможно, если скачать программу для раскроя ДСП и ЛДСП без регистрации на нашем сайте. Взломанная версия имеет полный набор функций и может быть использована безо всяких ограничений.

Используя кейген специалистам, удалось подобрать нужный ключ активации к программе для разметки ДСП «Астра-раскрой». Это обстоятельство позволило полностью раскрыть все ее возможности и использовать по назначению. Последовательность действий пользователя такая:

• Продукт качается с сайта в виде архива и сохраняется на жестком диске компьютера. Помимо собственно программы в нем содержится текстовый файл с подробной инструкцией по установке и кряк необходимый для активации программы.
• Архив необходимо распаковать и произвести установку программы и всех ее компонентов на диск C. По окончании процесса запуск приложения осуществляется автоматически с запросом на регистрацию и введения ключа.
• Пользователю необходимо закрыть данное окно и произвести копирование специально разработанного файла в раздел каталога, что указан в инструкции.

Крякнутая программа оптимизации раскроя листовых материалов после этого достаточно просто запускается и работает на компьютере клиента. Использование данного продукта позволяет наладить индивидуальное изготовление мебели с минимальными затратами. Эффективное лекарство для программы Астра раскрой на русском языке даст возможность получить рабочую версия приложения, которая может быть использована в течение длительного времени.

Видео о карте раскроя

На видео показано, как осуществить задуманное в домашних условиях, не пользуясь компьютерной программой.

Начало работы в Астра Раскрой. Ввод данных и раскрой заказа

Благодарю за расклад, за позитивные перемены, счастья Вам. удачи и позитива.

Очень прикольная программа каждый выпуск смотрим с мужем) а этот так вообще, и смешно и весело. Ребята молодцы, очень нравятся они мне. Юмор офигенный. Бывает иногда перегибают палку в юмаре, но ничего страшного в этом нет я думаю, сейчас 21 век .

Почти все как когда-то.. В советские времена, в далекие восьмидесятые. Помню, со школы бегали на парад, несли тюльпанчики и шарики, поздравляли ветеранов. С каждым годом их становится все меньше, но оставшиеся находят в себе силы и выходят на эт.
