Как создать структурную диаграмму в ворде

Содержание

Как создать организационную диаграмму в ворде?

Как создать иерархическую структуру в ворде?

На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt. В коллекции Выбор графического элемента SmartArt выберите элемент Иерархия, а затем дважды щелкните Макет иерархии (например, Горизонтальная иерархия).

Что такое организационная диаграмма в ворде?

Организационные диаграммы в Microsoft Word

Организационные диаграммы используют для графического описания иерархических отношений в организациях, например между руководителями отделов и сотрудниками. Диаграмма Венна используется для отображения областей перекрывания элементов.

Для чего предназначена организационная диаграмма?

Организационная диаграмма — это схема иерархии, которая обычно используется для отображения отношений между сотрудниками, должностями и группами. … Фигуры организационной диаграммы могут отображать основные сведения, например имя и должность сотрудника, или подробную информацию, например подразделение и учетный отдел.

Как добавить уровень в смарт арт?

Чтобы увеличить отступ в строке в области текста, выберите ее, а затем в группе Работа с рисунками SmartArt на вкладке Конструктор нажмите кнопку Понизить уровень. Чтобы уменьшить уровень списка, выберите строку, для которую вы хотите повысить отступ, и нажмите кнопку «Повысить уровень» (или нажмите shift+TAB).

Как сделать структурную диаграмму?

Создание организационной диаграммы

  1. На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt. …
  2. В коллекции Выбор рисунка SmartArt откройте раздел Иерархия, а затем выберите макет организационной диаграммы (например, Организационная диаграмма) и нажмите кнопку ОК.
  3. Для ввода текста выполните одно из указанных ниже действий.

Как в ворде сделать структуру документа?

Режим структуры в редакторе Word

Чтобы перейти в режим структуры, надо выбрать в меню Вид команду Структура. В режиме структуры отображается структура документа Word и появляется панель инструментов «Структура».

Как в ворде группировать объекты?

Группировка фигур, рисунков или объектов

  1. Удерживая нажатой клавишу CTRL, щелкните фигуры, изображения или другие объекты, которые вы хотите сгруппировать. …
  2. Перейдите в вкладку Средстварисованияили Средства рисования , на вкладке Формат в группе Упорядока выберите группировать

Для чего нужно использовать защиту формы?

После создания формы: введения постоянной информации и выбора расположения и типа полей, необходимо установить защиту документа для устранения возможности изменения постоянной информации электронного документа. Только после установки защиты можно заполнять поля формы.

Как в Microsoft Visio 2010 Создать связанную диаграмму или график c соответствующим объектом Microsoft Excel?

  1. (1) на вкладке «Вставка» в группе «Иллюстрации» щелкнуть кнопку «Диаграмма», выбрать файл Microsoft Excel, содержащий диаграмму или график, с которым будет осуществляться связывание
  2. (2) скопировать диаграмму или график Microsoft Excel, затем вставить копию в Microsoft Visio, используя команду «Вставить»

Что характеризует организационную структуру управления?

Организационная структура управления — это упорядоченная совокупность взаимосвязанных элементов, находящихся между собой в устойчивых отношениях, обеспечивающих их развитие и функционирование как единого целого.

Для чего предназначена организационная структура управления организацией?

Организационная структура управления — совокупность специализированных функциональных подразделений, взаимосвязанных в процессе обоснования, выработки, принятия и реализации управленческих решений. … Организационная модель — это принципы формирования подразделений, делегирования полномочий и наделения ответственностью.

Как добавить блок в смарт арт?

Создание блок-схемы с рисунками

На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt. В коллекции Выбор рисунка SmartArt выберите элемент Процесс, а затем дважды щелкните Процесс со смещенными рисунками. , выберите рисунок и нажмите кнопку Вставить.

Как создать диаграмму в Ворде?

Пакет Microsoft Office позволяет выполнять множество задач за счет разнообразного набора программ. Однако некоторые функции в них совпадают. Одна из них — это диаграммы, которые можно сделать и в Ворде. Это довольно полезная возможность. Ниже расскажем как их создавать различными способами.

В отличие от Excel, в Word не требуется предварительно заполнять таблицу для создания диаграммы. Весь процесс происходит постепенно. Вставка этого элемента не представляет трудностей, если соответствовать инструкции. Чем точнее пользователь будет соблюдать советы, тем быстрее получится сделать красивое оформление документа.

Создание стандартной диаграммы

Для создания стандартной диаграммы достаточно следовать следующей инструкции:

  1. Откройте заполненный или создайте новый документ Word.
  2. Нажмите левой кнопки мыши на место, где требуется сделать диаграмму.
  3. В верхнем меню откройте "Вставка".
  4. В категории "Иллюстрации" нажмите на "Диаграмма".
    вставка
  5. В новом окне укажите тип диаграммы с помощью левого меню, нажмите "ОК".
    все диаграммы
  6. В файле создастся диаграмма, а также откроется окно Excel с предзаполненной таблицей.
  7. Задайте нужные параметры в таблице Excel.
    диаграмма

Таким образом, на указанном месте появится диаграмма. Если необходимо увеличить количество секторов, достаточно создать новую строку в файле Excel. Для удаления следует выделить ненужные ячейки зажав левую кнопку мыши, и нажать "Delete".

Важно!

Диаграмма в Word создается с помощью функций Excel, поэтому файл появившейся таблицы связан в текстовым документом. Отдельно сохраните его. Для последующего редактирования содержимого диаграммы следует изменять данные в Excel. Для этого требуется открыть текстовый файл, вызвать контекстное меню диаграммы и выбрать соответствующий пункт в категории "Изменить данные".

Макет и стиль

Создание диаграммы в Word — это довольно простая задача. Иногда в последствии требуется изменить формат вставки. Для этого не требуется делать все заново. Можно легко изменить тип диаграммы:

конструктор

  1. Нажать на диаграмму или выделить ее.
  2. На верхней панели автоматически откроется категория "Конструктор".
  3. Для изменения формата следует нажать на "Изменить тип диаграммы" в правом углу.
  4. Откроется такое же окно, как и при создании вставки. Следует выбрать желаемый тип диаграммы и нажать "ОК".

С помощью этого способа можно не только изменить тип диаграммы, но и заменить ее на график или гистограмму с помощью соответствующих макетов. При этом все данные сохранятся.

Простейший способ изменить тип круговой диаграммы

круговая диаграмма

Для быстрого редактирования вида диаграммы стоит воспользоваться экспресс-макетами. Они представляют собой предзаготовленные настройки отображения данных. Для этого следует выделить диаграмму, нажать на "Экспресс-макет" на верхней панели и выбрать нужный вид.

Изменение стиля

Чтобы изменить цветовое отображение диаграммы, следует:

  1. Выделить диаграмму.
  2. В автоматически открывшемся разделе "Конструктор" выберите в категории "Стили диаграмм" желаемый макет.
  3. При необходимости отредактировать цветовую схему, нажмите на "Изменить цвета" и выберите нужные варианты.

При наведении мышкой на шаблон он автоматически отобразится на выбранной диаграмме.

Добавление названий и меток данных

Кроме стиля и цветовой палитры, нередко требуется отформатировать диаграмму так, чтобы при взгляде на нее сразу была понятна вся информация. Для этого используются метки данных и названия. Установить их можно по следующей инструкции:

добавить элемент

  1. Нажмите на диаграмму, а затем на иконку плюсика рядом с выделенным изображением. Альтернативно можно выбрать на верхней панели "Добавить элементы диаграммы" в категории "Конструктор".
  2. В появившемся окне следует отметить галочкой нужные пункты.

Для редактирования текста меток данных и названия необходимо нажать на "Дополнительные параметры". Чтобы изменить содержимое внутри появившихся блоков, требуется нажать на один из них. Также можно менять местоположение текста.

Отображение и скрытие легенды

С помощью легенды можно так же сделать диаграмму проще для восприятия. Сделать это можно следующим образом:

  1. Нажмите на диаграмму, а затем на иконку плюсика.
  2. В появившемся окне отметьте "Легенда" и выберите ее местоположение относительно изображения.

С помощью правого меню можно редактировать текст и отображение, например, отключить перекрытие диаграммы легендой. Для более детальной настройки следует нажать на диаграмму правой кнопкой мыши и выбрать "Формат легенды".

Как добавить связанную диаграмму?

Связанная диаграмма отличается от стандартной в Word, поскольку она берет всю информацию из отдельного Excel файла. При редактировании сведений в нем соответственно скорректируется изображение в текстовом документе. Сделать связанную диаграмму довольно просто:

  1. В подготовленном файле Excel создайте диаграмму с нужными данными, а затем выделите ее и скопируйте. Для этого можно использовать сочетание клавиш Ctrl + C.
  2. Откройте файл Word и вставьте в него диаграмму с помощью Ctrl + V.

Таким образом, в документе Word появится диаграмма из файла Excel. При изменении информации в первоначальном файле, они так же изменятся в текстовом редакторе.

Как самостоятельно изменить макеты?

В MS Word есть несколько видов макетов для информации различного формата. Любой из них можно самостоятельно изменить. Это касается и макетов диаграмм. Для этого достаточно нажать правой кнопкой на шаблон и выбрать пункт "Изменить". В появившемся окне можно отредактировать макет под собственные требования.

Как сохранить шаблон диаграммы?

При создании и редактировании диаграммы, иногда стоит сохранить ее в качестве шаблона, чтобы меньше тратить времени на следующие проекты. Сделать это довольно просто:

  1. Нажмите правой кнопкой мыши возле нужной диаграммы.
  2. Из появившегося списка выберите "Сохранить как шаблон. ".
  3. Выберите папку сохранения.
  4. Нажмите "ОК".

При создании новой диаграммы можно будет найти сохраненный макет в категории "Шаблоны".

Создать базовую диаграмму в Word довольно просто. Ее можно легко редактировать под собственные требования. В этом помогают встроенные макеты, а также возможность создать свой шаблон. При правильном подходе, можно быстро создать понятную диаграмму с любыми данными.

Как создать диаграмму в Ворд (Word), пошаговая инструкция новичкам

В этой статье мы поговорим о том, как создать диаграмму в Ворд. Пошагово рассмотрим всю инструкцию создания диаграммы и не только.

Построение диаграмм в Ворде, зачем и когда это нужно

Как создать диаграмму в Ворд

Здравствуйте, друзья! Все мы привыкли писать тексты в Ворде, ведь они лучше воспринимаются читателями, кто-то зарабатывает на их написании через Интернет. Но не каждый пользователь текстового редактора Word ориентируется только на тексты. В нем также создаются и диаграммы.

Для чего нужно построение диаграмм в Ворде? Все просто! С помощью диаграмм сравниваются различные данные. На диаграмме, например, одним взглядом можно сравнить, какие доходы были в 2017, в 2018 и 2019 годах.

Также вы можете показать на диаграмме например, динамику роста производства по годам, можете показать рост или падение заработанной платы. Можете показывать с помощью диаграммы динамику и количества продаж в торговой компании, или падение заболеваемости в таком-то городе.

То есть диаграммы, применяются во всех сферах человеческой жизни, они хорошо дополняют статьи.

Далее мы рассмотрим вопрос, как создать диаграмму в Ворд.

Как создать диаграмму в Ворд, используем Word 2007, 2010, 2013, 2016

Итак, мы разберем процесс создания диаграммы в Word 2007, а в других версиях этой программы она создается по аналогии.

Открываете на своем компьютере текстовый редактор Word 2007 и нажимаете в нем раздел «Вставка» (Скрин 1).

Построение диаграмм в Ворде

Затем нужно нажать на кнопку «Диаграмма». После чего у вас будет открыто окно, в котором вы можете выбрать вид диаграммы и в конце нажмите кнопку «OK» (Скрин 2).

как создать диаграмму в ворде пошаговая инструкция

После этого будет создана диаграмма в Ворде. Помимо Ворда у вас будет открыто другое окно – лист Excel. В нем будут числовые значения созданной диаграммы, которые вы сможете поменять. К примеру, заменить цифры или слова.

Как видите, нет ничего сложного в вопросе, как создать диаграмму в Ворде. Далее закрываете и сохраняете окно с Эксель, чтобы приступить к работе над диаграммой в Ворде.

Виды диаграмм в Ворде, где их найти

В Ворде можно выбрать много видов диаграмм. Например, такие как:

  1. Круговую.
  2. Линейчатую.
  3. Гистограмму.
  4. С областями.
  5. Биржевую диаграмму.
  6. Поверхностную.

Есть и другие виды диаграмм, которые вы сможете найти через пункты меню Ворда – «Вставка» и далее, «Диаграмма» (Скрин 3).

как сделать диаграмму в ворд

Не секрет, что в Интернете есть другие виды диаграмм, которые легко можно скачать на компьютер и использовать их в своем документе Ворда. К примеру, достаточно нажать в разделе «Диаграмма», кнопку «Управление шаблонами» и загрузить со своего компьютера новый шаблон диаграммы.

Как создать круговую диаграмму в Ворде

Вы сможете легко создать круговую диаграмму в Ворде. Для этого мы в нем нажимаем «Вставка», далее, «Диаграмма» (Скрин 4).

как создать круговую диаграмму

В открывшемся окне необходимо выбрать тип диаграммы «Круговая» и нажать кнопку «OK», чтобы она появилась в документе (Скрин 5).

круговая диаграмма

Ее вы можете редактировать – менять в ней числовые значения или ее название.

Как сделать диаграмму в Ворд, организационная диаграмма

Организационная диаграмма служит для отображения иерархической информации или отношений подотчетности организации. К примеру, с этим макетом диаграммы, будут доступны макеты помощника, подчиненного и коллеги по работе.

Чтобы создать такую диаграмму в Ворде, нажимаем в его панели управления раздел «Вставка» далее, кнопку «SmartArt» (Скрин 6).

как сделать диаграмму

В открытом окне, вам нужно выбрать вид диаграмм «Иерархия» далее, организационную диаграмму. После чего нажмите «OK», чтобы она появилась в Word.

Ее вы можете изменить на свое усмотрение, ведь она вставилась в документ, как готовый шаблон.

Шаблоны и готовый стиль

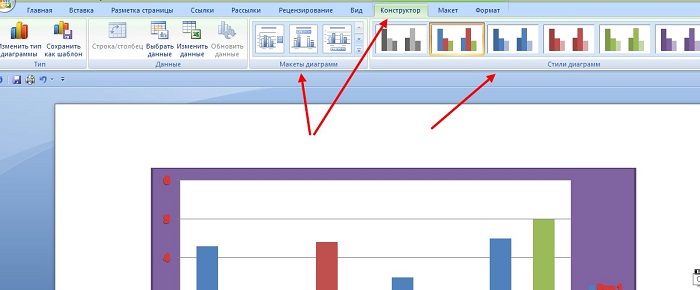

В Ворде есть возможность использовать готовые шаблоны и стили диаграммы, чтобы ее отредактировать. Для этого нужно выделить диаграмму в документе компьютерной мышкой. Затем, нажимаете на раздел Ворда «Конструктор», чтобы выбрать подходящий шаблон или стиль диаграммы (Скрин 7).

что такое диаграмма

Например, шаблоны для диаграммы можно выбрать в разделах:

  1. Макет.
  2. Макет диаграмм.

Справа от шаблонов стилей, вы можете нажать на стрелочку вниз, чтобы посмотреть еще больше готовых вариантов.

Что касается стилей диаграммы, то их можно применить еще одним способом – нажимаете на раздел «Формат» в Ворде, далее, выбираете варианты стилей (Скрин 8).

шаблоны для диаграммы

Они разделены на две категории:

  1. Стили фигур.
  2. Стили WordArt, то есть стиль текста.

Далее мы изменим созданную диаграмму в текстовом редакторе Word.

Как изменить диаграмму в Ворде

Диаграмма в Ворде меняется достаточно быстро. Сначала нужно нажать по ней левой кнопкой мыши, далее, правой и из меню которой выбрать пункт – «Изменить данные» (Скрин 9).

как изменить диаграмму

Откроется Эксель таблица с данными этой диаграммы. Все что нужно сделать – заменять ее значения и нажимать кнопку «Enter», чтобы сохранились изменения.

Если вы захотите например, изменить стиль или шаблон диаграммы, для этого достаточно их выбрать в панели управления Ворда. О том, как сделать мы писали выше.

После того, как ваша диаграмма была создана и изменена, ее можно сохранить на компьютер. Нажмите в левом верхнем углу Ворда кнопку – «Сохранить как шаблон» и выберите место для сохранения файла на компьютере. Затем нажмите «Сохранить», чтобы ваша диаграмма была успешно сохранена на компьютере.

Как сделать диаграмму в Ворде по данным таблицы, диаграмма из Excel

В программе Excel пользователи могут работать не только с ячейками таблиц, но и создавать в ней диаграмму. Сделать это просто, как и в Ворде.

Открываете лист Excel далее, нажимаете в нем «Вставка» (Скрин 10).

как сделать диаграмму в ворде по данным таблицы

Затем откроется панель управления в которой можно выбрать различный тип диаграммы:

  • гистограмма;
  • график;
  • круговая;
  • линейная и с областями;
  • другие диаграммы.

Наводите курсором компьютерной мыши на диаграмму и нажимаете на выбранный вариант. После чего вы ее создадите.

Как создать диаграмму в Ворд, внедрение в документ

Если вам нужно перенести созданную диаграмму из Excel в Ворд, делается это достаточно просто.

Открываете на компьютере документ Ворда. Далее в Экселе с диаграммой нажимаете на клавиатуре клавиши CTRL+A (выделить текст) далее, CTRL+C (копировать текст).

Затем идете в документ Ворда и нажимаете CTRL+V (вставить). Таким образом ваша таблица будет внедрена в Ворд.

Заключение

В статье мы рассмотрели вопрос, как создать диаграмму в Ворде. Также мы поработали с шаблонами диаграммы и на практике ее изменили. Придерживайтесь этой инструкции, чтобы без ошибок создавать разного вида диаграмм в текстовом редакторе Word. Ведь при работе с некоторыми документами, диаграмма может пригодится.

Спасибо за внимание!

С уважением, Иван Кунпан.
